TPED 32-320/2 A-F-A-BQQE-IWB

Сдвоенные одноступенчатые насосы типа «ин-лайн» со встроенным частотным преобразователем и датчиком

Производитель
Grundfos
Артикул
98112551
Цена по запросу

TPED 32-320/2 A-F-A-BQQE-IWB

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т. е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.

Система управления: Frequency converter: Встроен.

Жидкость: Рабочая жидкость: Вода Диапазон температур жидкости: -25 .. 120 °C Температура перекачиваемой жидкости: 20 °C Плотность: 998.2 кг/м³

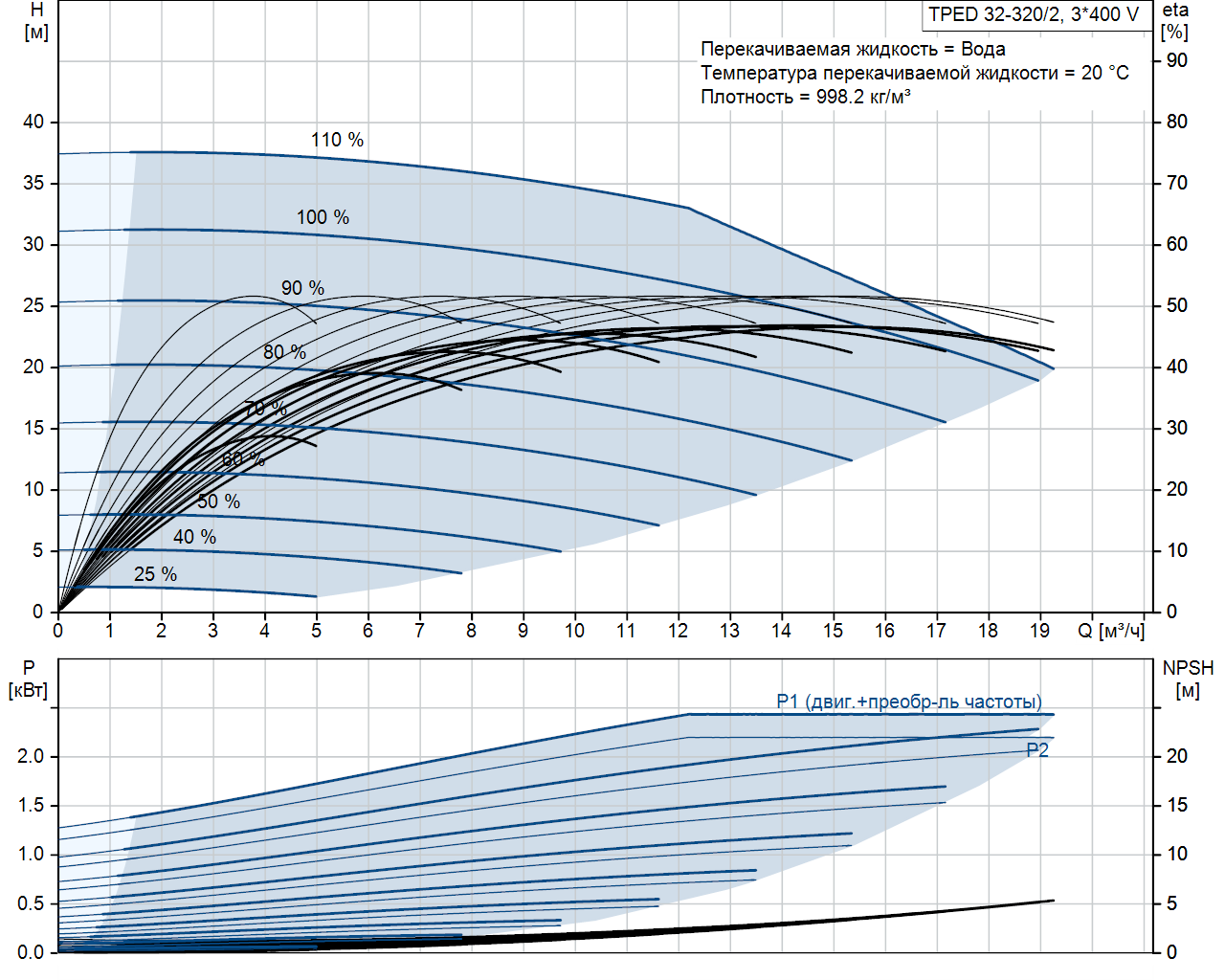

Технические данные: Скорость насоса, при которой расчитаны его характеристики: 2900 об/м Номинальный расход: 17 м³/ч Номинальный напор: 21.8 м Текущий диаметр рабочего колеса: 155 мм Код торцевого уплотнения вала: BQQE Допуски по рабочим хар-кам: ISO9906:2012 3B2

Материалы: Корпус насоса: Чугун Материал корпуса насоcа: EN-GJL-250 Корпус насоса: ASTM class 35 Рабочее колесо: Чугун Рабочее колесо, EN/DIN: EN-GJL-200 Рабочее колесо, AISI/ASTM: ASTM class 30

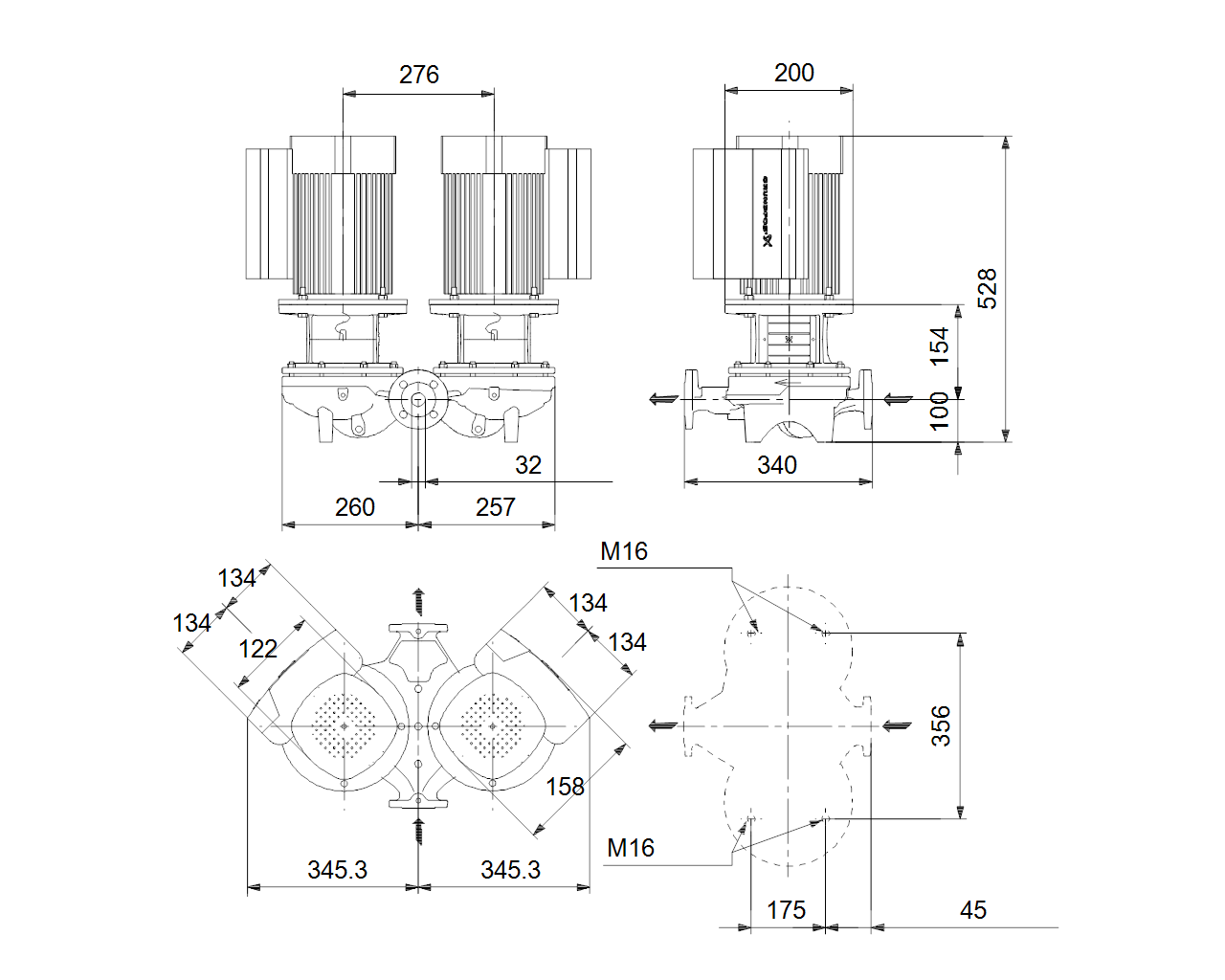

Монтаж: Диапазон температуры окружающей среды: -20 .. 50 °C Макс. рабочее давление: 16 бар Макс. давление при заданной темп-ре: 16 бар / 120 °C Стандарт трубного присоединения: DIN Диаметр трубного присоединения: DN 32 Допустимое давление: PN 16 Монтажная длина: 340 мм Размер фланца электродвигателя: FF165

Данные электрооборудования: Тип электродвигателя: 90LD Номинальная мощность — P2: 2.2 кВт Частота питающей сети: 50 Hz Номинальное напряжение: 3 x 380-500 В Номинальный ток: 4.15-3.40 A Cos фи — характеристика мощности: 0.93-0.87 Номинальная скорость: 360-4000 об/м Класс энергоэфф-ти: IE5 Эффективность электродвигателя при полной нагрузке: 90.1 % Количество полюсов: 2 Степень защиты (IEC 34-5): IP55 Класс изоляции (IEC 85): F Номер электродвигателя: 98534624

Другое: Минимальный индекс эффективности, MEI >=: 0.70 Вес(Нетто): 91.7 кг Вес(Брутто): 110 кг Объем поставки: 0.39 м³ Cтрана происхождения: HU ТН ВЭД ЕАЭС Код: 8413705100

Материалы
Корпус насоса
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Код материала
Рабочее колесо
Чугун
Рабочее колесо, AISI/ASTM
ASTM class 30
Материал корпуса насоcа
EN-GJL-250
Корпус насоса
ASTM class 35
Другое
Минимальный индекс эффективности, MEI ≥
0.70
Вес(Брутто)
110 кг
Объем поставки
0.39 м³
Вес(Нетто)
91.7 кг
Config. file no
98478729
Технические данные
Скорость насоса, при которой расчитаны его характеристики
2900 об/м
Действующее рабочее колесо
155 мм
Тип исполнения
Номинальный напор
21.8 м
Максимальный напор
320 дм
Уплотнение вала
BQQE
Номинальный расход
17 м³/ч
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Данные электрооборудования
Номер электродвигателя
98534624
Тип электродвигателя
90LD
Cos фи - характеристика мощности
0.93-0.87
Количество полюсов
Степень защиты (IEC 34-5)
IP55
IE Эфф. класс
IE5
Класс изоляции
Номинальная скорость
360-4000 об/м
Эффективность электродвигателя при полной нагрузке
90.1 %
Номинальный ток
4.15-3.40 A
Номинальное напряжение
380-500 В
Частота питающей сети
50 Hz
Номинальная мощность - P2
2.2 кВт
Защита электродвигателя
ELEC
Товар
EAN код
5710629214317
Наименование продукции
TPED 32-320/2
Product No
98112551
Жидкость
Макс.температура жидкости
120 °C
Монтаж
Монтажная длина l.
340 мм
p высок.темпер.
16 / 120 бар / °C
Рабочее давление
PN 16
Connection size
DN 32
Макс. температура окр. среды
50 °C
Максимальное рабочее давление
16 бар
Тип соединения
DIN
Motor flange
FF165
Код присоединения
Система управления
Преобразователь частоты
Встроен.
Функциональный модуль
FM300 - Advanced (Расширенный)
Панель управления
HMI200 - Стандарт
Руководства по монтажу и эксплуатации; дата: 2012-11-26; размер: 1.02 MB
Руководства по монтажу и эксплуатации; дата: 2022-12-19; размер: 16.7 MB
Каталоги; дата: 2021-06-07; размер: 14.85 MB
Руководства по монтажу и эксплуатации; дата: 2017-01-06; размер: 14.61 MB
Краткие руководства; дата: 2013-01-30; размер: 351.54 KB
Руководства по монтажу и эксплуатации; дата: 2022-11-14; размер: 2.24 MB
Руководства по монтажу и эксплуатации; дата: 2014-03-18; размер: 6.66 MB
Руководства по монтажу и эксплуатации; дата: 2013-02-08; размер: 2.04 MB
Руководства по монтажу и эксплуатации; дата: 2022-12-13; размер: 72.21 MB
Руководства по монтажу и эксплуатации; дата: 2021-04-16; размер: 15.63 MB
Артикул Наименование
96348874 Pan head thread forming screw
96731148 Пробка сливного отверстия
99266550 Упаковка, Pan head screw (20 PC)
98163028 Штепсель
96561220 Основание
ID1565 Pan head thread forming screw
96459232 Шайба
96928105 Гайка
96459228 Гайка
96089016 Spring lock washer
96089015 Призматическая шпонка
ID7916 Гайка
99134555 Pan head thread forming screw
99134559 Pan head thread forming screw
96086098 Зажим проводов
96620484 Упаковка, Гайка (20 PC)
92526531 Упаковка, Гайка (5 PC)
92766626 Гайка
96447676 Уплотнительное кольцо
410407 Штепсель
96076020 Уплотнительное кольцо
99056160 Pump housing cpl.
96604525 Шарикоподшипник
92526508 Упаковка, Уплотнительное кольцо (5 PC)
96620487 Упаковка, Штепсель (10 PC)
99014968 Крышка
97511824 Упаковка, Уплотнительное кольцо (10 PC)
880214 Прокладка
98987927 Фонарь насоса
96447675 Уплотнительное кольцо
480421 Helical torsion spring
485276 Заслонка клапана
96476897 Прокладка
ID7899 Крепежный винт
96430759 Кожух муфты
96089110 Pump housing cpl.
ID8540 Крепежный винт
99605210 Уплотнительное кольцо
480498 Штепсель
99130224 Корпус насоса
96495623 Штифт вала
96476896 Крышка
98898396 Фонарь насоса
98291142 Фонарь в сборе
96039890 Stub shaft
98290407 Stub shaft
99617628 Шарикоподшипник
ID8100 Упорное кольцо
96030234 Вентилятор
99113730 Stub shaft
96480233 Призматическая шпонка
98062275 Комплект крышки вентилятора
98062262 Комплект клеммной коробки
98062265 Комплект, вентилятор
98062236 Комплект контактной колодки
ID8428 Упорное кольцо
96701566 Pan head screw
98296618 Рабочее колесо
96604549 Pan head thread forming screw
96436624 Рабочее колесо
98100480 Клемма
97757659 Уплотнительное кольцо
97942907 6130
97942908 3 полюсный штепсель
96348891 Plug cpl.
97759162 Аккумулятор
97994541 Funct. Module cpl.
96059955 Torx Screw
97942910 8 полюсный штепсель
98892977 Пульт управления в сборе
98334782 Перемычка
97942906 Cross recess Pan head screw
97950765 Гофрированная шайба
L51266 Упорное кольцо
98886765 Электрошкаф
97901734 Isolation cover
97790722 Крышка
97921369 Spacer
97942911 8 полюсный штепсель
99121224 Шкаф управления в сборе
97994530 Funct. Module cpl.
98059753 3 полюсный штепсель
99579723 Штырь
99925505 Крышка вентилятора
97843407 Корпус статора
97942941 Cross recess Pan head screw
98337346 Spacer
96048649 Зажим проводов
97775928 Кабельный наконечник
97843418 Фланец
97942909 3 полюсный штепсель
97942912 8 полюсный штепсель
98083444 Shaft w/rotor
98104365 Статор
98534624 Электродвигатель
98190201 Электродвигатель
99380916 Упаковка, Уплотнение вала (5 PC)
99236224 Уплотнение вала
98434904 Уплотнение вала
96089383 Муфта уплотнения вала
99155380 Pan head screw
96984928 Socket set screw
480497 Штепсель
92547662 Упаковка, Уплотнительное кольцо (5 PC)
